شركة شيامن ZTC للتكنولوجيا المحدودة (Zentar) لطالما ركزت شركة ZTC على تحسين خصائص الخرج المتبقي في محولات التيار الصفري. واستنادًا إلى التحليل النظري والخبرة العملية، طورت ZTC منهجًا تقنيًا منظمًا لخفض جهد الخرج المتبقي إلى مستويات منخفضة للغاية.

لماذا يوجد خرج متبقٍ في محولات التيار ذات الطور الصفري

نظرياً، عندما تتوازن التيارات الحية والمحايدة:

ينبغي أن يلغي التدفق المغناطيسي داخل ZCT نفسه تمامًا، مما ينتج عنه خرج ثانوي صفري.

لكن المتحولين في العالم الحقيقي ليسوا مثاليين أبداً.

وفقًا للتحليل الفني لشركة ZTC، فإن جهد الخرج المتبقي ينشأ بشكل أساسي من أربعة عوامل رئيسية:

العيوب الهيكلية في النواة المغناطيسية

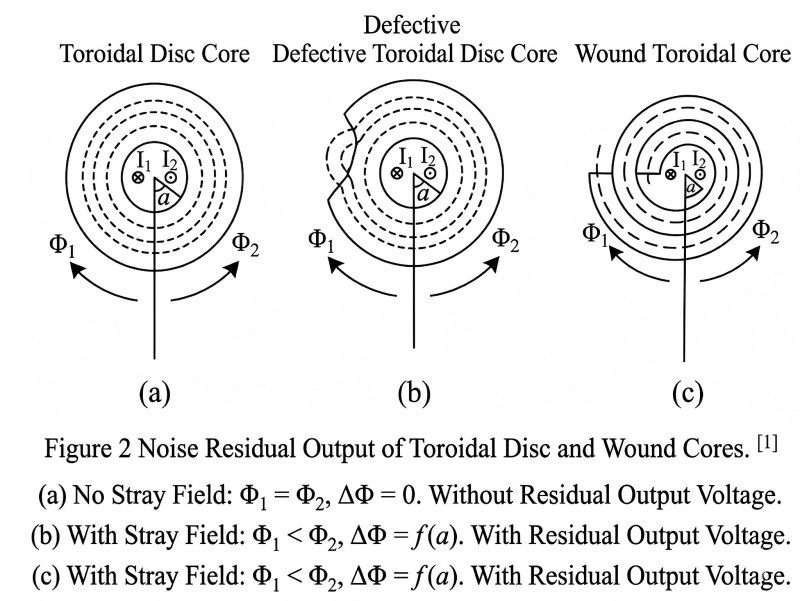

حتى العيوب الصغيرة داخل القلب المغناطيسي يمكن أن تُسبب تسربًا في التدفق المغناطيسي:

بروز
الفجوات المحلية
التشوه الميكانيكي
نفاذية مغناطيسية غير متساوية
تركيز الإجهاد




تؤدي هذه العيوب إلى كسر التناظر المغناطيسي وتوليد مجالات مغناطيسية شاردة، مما يؤدي إلى جهد خرج ثانوي غير مرغوب فيه.

يستهين العديد من الموردين بهذه المشكلة.

قد يظل القلب الرخيص "يعمل"، ولكن في ظل ظروف الحماية من التسرب عالية الحساسية، يتضخم عدم التوازن.

وهذا أمر بالغ الأهمية بشكل خاص بالنسبة لما يلي:

أنظمة UL943 GFCI
الكشف عن التيار المتبقي من النوع B
حماية شاحن السيارة الكهربائية من التسرب
تطبيقات مستوى الرحلة 4-6 مللي أمبير

الحل التقني لشركة ZTC: نوى حلقية مصفحة عالية المتانة

خلصت أبحاث شركة ZTC إلى أن النوى الحلقية الرقائقية ذات العيوب الهيكلية الدنيا توفر أفضل أداء من حيث انخفاض الناتج المتبقي.

وللتحكم في الناتج المتبقي، تركز شركة ZTC على ما يلي:

ختم النواة الدقيقة
تغليف خالٍ من النتوءات
تجميع مُتحكم فيه بالإجهاد
خصائص مغناطيسية موحدة
مواد مغناطيسية ناعمة منخفضة التوجيه

هذا الأمر مهم لأن الناتج المتبقي هو في الأساس مشكلة تناظر مغناطيسي.


معظم المصانع لا تفحص سوى نسبة عدد اللفات والحث.

إضافات ZTC يركز بشكل أساسي على:

توازن التدفق،
تناظر المسار المغناطيسي،
واستقرار الناتج المتبقي في ظل ظروف التحميل الديناميكي.

هذا هو الفرق بين مورد منتجات التصوير المقطعي المحوسب (CT) ومصنع مكونات الحماية الذي يركز على الهندسة.

يُعد تناظر اللفة الثانوية بنفس القدر من الأهمية.

كما توضح ورقة ZTC أن التوزيع غير المتكافئ للملفات الثانوية يخلق اختلالًا إضافيًا في الناتج.

حتى مع وجود قلب مغناطيسي جيد، فإن ترتيب اللفائف السيئ لا يزال بإمكانه توليد جهد متبقٍ.

يُظهر التحليل ما يلي:

يؤدي التباعد غير المتساوي بين اللفات إلى زيادة عدم التوازن والخطأ
يؤدي وضع الأسلاك بشكل غير متماثل إلى اقتران مغناطيسي غير متساوٍ.
يختلف الناتج المتبقي باختلاف الوضع الزاوي

هذا أحد الأسباب التي تجعل بعض الموردين يجتازون الاختبارات المعملية لكنهم يفشلون أثناء التحقق من اتساق الإنتاج الضخم.

استراتيجية ZTC للتحكم في التصنيع

لتقليل عدم التوازن الناتج عن اللفائف، يتم تطبيق تقنية ZTC:

توزيع لف منتظم
هندسة ترتيب الأسلاك المتحكم بها
تحديد موضع الموصل بشكل متناظر
التحكم الدقيق في اتساق العملية
تحسين دقة اللف الآلي

وهذا يحسن بشكل مباشر:

اتساق الرحلة،
استقرار الدفعة،
ودقة الكشف عن التسربات ذات التيار المنخفض.
غالباً ما يتم تجاهل هندسة الموصل الأساسي - لكنها مهمة

يُعد تحليل عدم تناسق الموصل الأساسي أحد أهم أجزاء أبحاث ZTC.

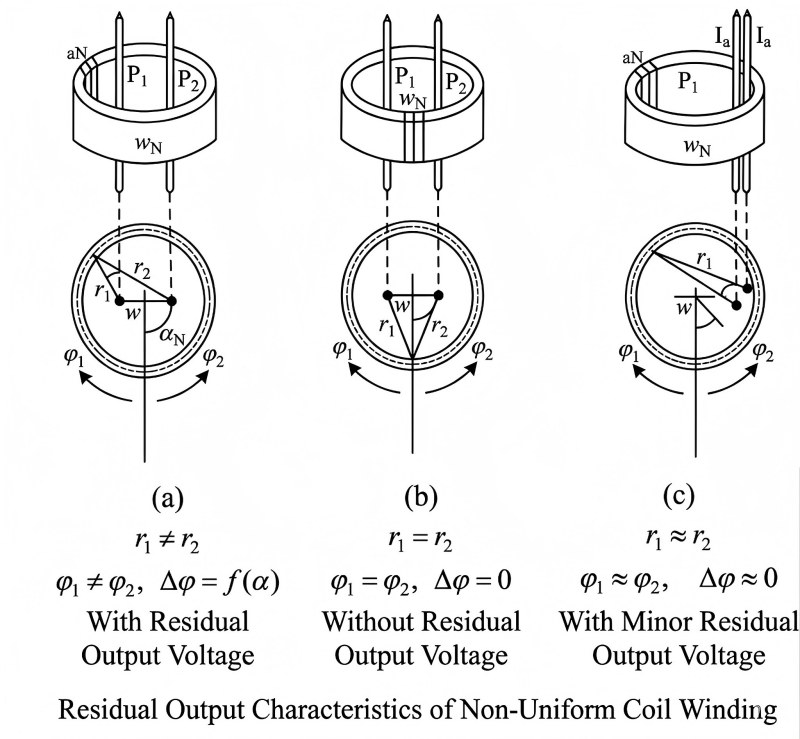

عندما تمر الموصلات الحية والمحايدة عبر نافذة ZCT في أوضاع غير متماثلة، يحدث اختلال مغناطيسي إضافي.

ينتج عن ذلك مخرجات متبقية حتى في حالة:

اللب المغناطيسي جيد،
والملف الثانوي منتظم.

يتجاهل العديد من المهندسين هذا الأمر أثناء عملية دمج الأنظمة.

في تطبيقات حقيقية مثل:

MCCB،
أنظمة شحن السيارات الكهربائية،
ألواح صناعية،
وأنظمة الحماية من التيارات العالية، غالباً ما يصبح مسار الموصلات المادية المصدر الخفي لعدم الاستقرار.
