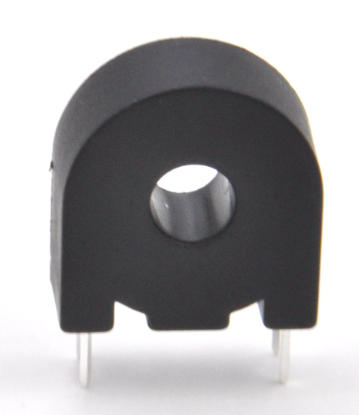

محول الجهد من سلسلة ZTC
PT526
كلاهما
محولات الجهد (VTs)
و
محولات الطاقة
تعمل على مبدأ
الحث الكهرومغناطيسي
لكن تطبيقاتها وآليات عملها تختلف اختلافًا كبيرًا. فيما يلي شرح بسيط وسهل الفهم لاختلافاتها.
تم تصميم محولات الطاقة لنقل الطاقة بكفاءة في الشبكات الكهربائية والصناعات.
يتم استخدام محولات الجهد (محولات الجهد) للمراقبة والحماية الآمنة، وضمان قياس الجهد الدقيق.
1.
الاختلافات الرئيسية بين محول الجهد ومحول القدرة
غاية
-
محول الطاقة:
يستخدم للنقل والتوزيع
تحسين الطاقة الكهربائية عن طريق زيادة أو خفض الجهد.
-
محول الجهد (المحول المحتمل - PT):
يستخدم للقياس والحماية عن طريق تقليل الجهد العالي إلى مستوى أقل قابل للقياس.
مبدأ العمل
-
محول الطاقة:
مُصمم للتعامل مع الطاقة العالية ونقل الطاقة بكفاءة.
-
محول الجهد:
تم تصميمه لتحقيق الدقة، مما يضمن قياس الجهد بدقة مع استهلاك الحد الأدنى من الطاقة.
سعة التحميل
-
محول الطاقة:
يمكنها التعامل مع الأحمال الثقيلة وتوفير الطاقة للأجهزة الكهربائية.
-
محول الجهد:
لا يمكنه قيادة الحمل؛ يوفر فقط إشارة جهد متناسبة لأجهزة القياس.
بناء
-
محول الطاقة:
أكبر حجمًا وأكثر ضخامة، ومصمم للتعامل مع مستويات الطاقة العالية.
-
محول الجهد:
صغير الحجم ومصمم لتحقيق الدقة العالية.
2. جدول المقارنة: محول الجهد مقابل محول الطاقة
ميزة
|
محول الطاقة
|
محول الجهد (محول الجهد)
|
الوظيفة الأساسية
|
يحول الجهد لتوزيع الطاقة
|
يوفر إشارة جهد متناسبة للقياس والحماية
|
التعامل مع الطاقة
|
قدرة عالية (كيلوواط إلى ميغاواط)
|
طاقة منخفضة جدًا (ملي واط إلى واط)
|
اتصال التحميل
|
يمكن الاتصال بالأحمال الثقيلة (المحركات والإضاءة وما إلى ذلك)
|
يتصل فقط بأجهزة القياس والمرحلات
|
متطلبات الدقة
|
منخفضة، الكفاءة هي الأكثر أهمية
|
عالية لضمان دقة القياس
|
التصميم الأساسي
|
أكبر حجمًا، مصمم لنقل الطاقة بكفاءة
|
أصغر حجمًا، مصمم لتحقيق الدقة والاستقرار
|
اعتبار الخسارة
|
يقلل من خسائر الطاقة
|
يضمن الحد الأدنى من خطأ القياس
|
التطبيق الرئيسي
|
شبكات الطاقة ومحطات الطاقة الفرعية والأنظمة الصناعية
|
الحماية الكهربائية والقياس ومراقبة أنظمة الجهد العالي
|
مثال على حالة الاستخدام
|
محول خفض الجهد للكهرباء المنزلية
|
تخفيض الجهد لقياس خطوط الطاقة 110 كيلو فولت
|
3. شرح مبدأ العمل
محول الطاقة
-
يستخدم الحث الكهرومغناطيسي لرفع أو خفض الجهد.
-
مُصمم للتعامل مع مستويات الطاقة العالية بكفاءة مع الحد الأدنى من الخسارة.
-
مثال: محول الطاقة في محطة فرعية يحول
110 كيلو فولت إلى 11 كيلو فولت
للتوزيع المحلي.
محول الجهد (VT)
-
يعمل أيضًا على الحث الكهرومغناطيسي ولكن مع الحد الأدنى من استهلاك الطاقة.
-
يحول الجهد العالي (على سبيل المثال،
33 كيلو فولت
) إلى جهد منخفض (على سبيل المثال،
110 فولت
) لأجهزة المراقبة.
-
الدقة أمر بالغ الأهمية لضمان التشغيل الآمن لأنظمة الحماية الكهربائية.
4. تشبيه بسيط
فكر في:
-
محول الطاقة = مضخة مياه
- ينقل كميات كبيرة من المياه (الطاقة) من مكان إلى آخر.
-
محول الجهد = كوب قياس
- يأخذ جزء صغير من الماء (الفولت) ويقدمه في شكل قابل للقياس.
